Caméra à balayage Borewell

Description du produit – Caméra à balayage Borewell

LeCaméra à balayage Borewellest développé pour l’inspection visuelle détaillée des puits de forage, des pieux tubulaires et des structures souterraines. Il intègre une imagerie HD de face-avec un balayage des parois latérales à 360 degrés pour offrir des vues panoramiques continues de l'ensemble du forage.

Le système permet un enregistrement complet-en profondeur des conditions internes, permettant aux opérateurs d'identifier clairement les fissures, la corrosion, la déformation, les problèmes de joints et autres anomalies structurelles. Il prend également en charge une mesure précise des défauts, fournissant des données fiables pour l'évaluation technique et la planification de la maintenance.

Au-delà des applications de puits de forage, cet équipement convient aux pipelines-de grand diamètre, aux puits de pétrole et aux investigations géotechniques nécessitant une imagerie interne de haute-qualité.

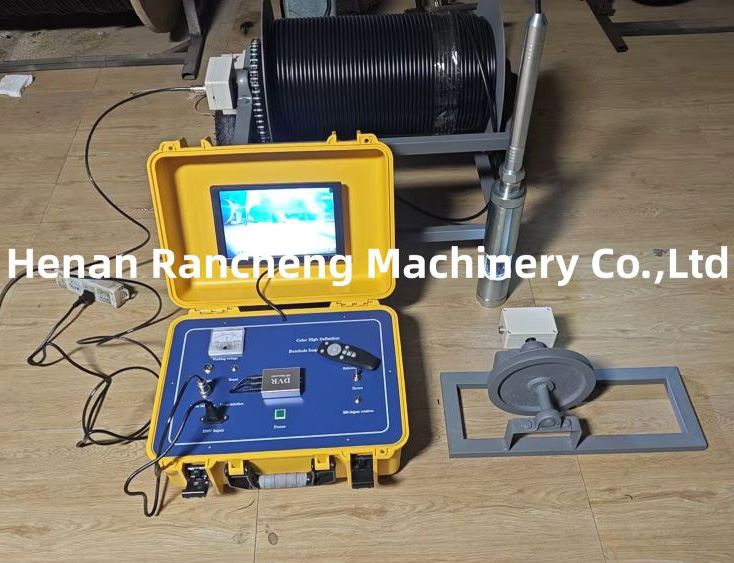

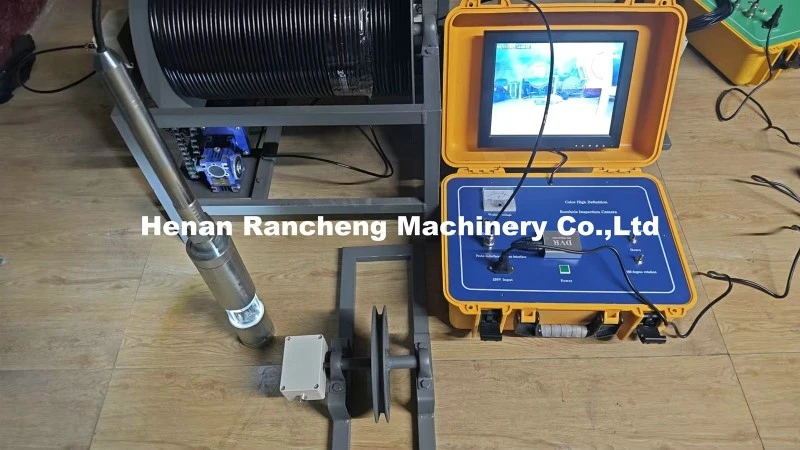

Configuration système de la caméra à balayage Borewell

Système de contrôle principal

L'unité de commande est construite avec un boîtier ABS durable, conçu pour un fonctionnement sur le terrain et une utilisation à long terme. Il intègre plusieurs interfaces fonctionnelles, notamment la connexion de la sonde, l'entrée du capteur de profondeur et les ports d'entrée de données, permettant aux opérateurs d'enregistrer des informations sur le puits de forage telles que l'emplacement et le numéro du puits directement pendant l'inspection.

Un moniteur LED haute luminosité de 12-pouces-garantit une visibilité claire même dans des conditions extérieures. Le système prend en charge l'affichage vidéo en temps réel et l'enregistrement sur carte SD en option, ce qui facilite le stockage et l'examen des données d'inspection. Des fonctions de remise à zéro et d'étalonnage de la profondeur sont incluses pour maintenir une mesure précise tout au long de l'opération.

Treuil et système de levage

La caméra à balayage Borewell est équipée d'un treuil électrique entraîné par un moteur à courant continu à aimant permanent, permettant un levage fluide et contrôlé de la sonde. Les opérateurs peuvent facilement régler la vitesse et la direction directement depuis le boîtier de commande.

Un système de poulie de fond facilite le suivi de la profondeur lorsqu'il est connecté à l'unité de contrôle. La conception du treuil amovible améliore la portabilité, tandis que la structure intégrée permet une installation rapide dans différents environnements de travail. Les connexions de sonde interchangeables facilitent également la commutation entre différentes tailles de sonde.

Câble d'enregistrement

Le système utilise un câble de journalisation personnalisé conçu pour à la fois la résistance et la flexibilité. Avec une capacité de charge allant jusqu'à 260 kg et un diamètre extérieur de 8 mm, il assure un fonctionnement stable de la sonde même dans les puits profonds.

Le câble fonctionne de manière fiable à des températures allant jusqu'à 65 degrés, ce qui le rend adapté à diverses conditions géologiques et environnementales.

Sonde de caméra rotative

La sonde de caméra est conçue pour l'inspection de puits de forage à haute-résolution, avec une structure compacte et des matériaux robustes tels qu'un boîtier en acier inoxydable 304 en option.

Il prend en charge une rotation de vue latérale-à 360 degrés, permettant une numérisation continue de la paroi du forage. Équipé d'une caméra CCD haute-définition et d'une capacité de faible-éclairage, il offre des images claires même dans les environnements sombres. L'éclairage LED réglable avec contrôle de luminosité à plusieurs-niveaux garantit une visibilité optimale dans différentes conditions.

La sonde est conçue pour résister à des pressions élevées, ce qui la rend adaptée aux applications de puits profonds. Plusieurs tailles de sonde sont disponibles pour s'adapter à différents diamètres de forage.

Système de mesure de profondeur

La caméra à balayage Borewell intègre un système de mesure de profondeur de haute-précision utilisant un capteur fiable, permettant des lectures de profondeur avec une précision millimétrique-.

Le système prend en charge les fonctions-d'affichage de la profondeur en temps réel, d'étalonnage et de remise à zéro-, garantissant ainsi une collecte de données cohérente et précise lors de chaque processus d'inspection.

Structure de treuil intégrée (manuelle et automatique)

Une option combinée de treuil manuel et automatique est disponible, prenant en charge à la fois l'alimentation électrique et le fonctionnement sur batterie. Cette flexibilité permet au système de s'adapter à des environnements distants ou à-puissance limitée.

Le tambour amovible en acier inoxydable et la tige de support de poulie rétractable rendent le transport et l'installation plus pratiques. La conception du moteur autobloquant- améliore la sécurité opérationnelle lors du levage et de l'abaissement.

Système d'affichage

Le système comprend un moniteur LED de 12 pouces au format 4:3, offrant une sortie d'image stable et une visualisation claire.

Avec une luminosité et un contraste élevés, l'écran fonctionne bien dans les environnements extérieurs. Il prend en charge plusieurs formats vidéo et des options d'alimentation flexibles, garantissant la compatibilité entre différentes régions et conditions de travail.

Pourquoi acheter notre caméra à balayage Borewell

• Imagerie haute-définition

Capture des images claires de 1080p, ce qui facilite l'identification des petits défauts et des détails structurels.

• Couverture complète à 360 degrés

Combine l’imagerie panoramique avec un balayage rotatif continu pour éliminer les angles morts.

• Mesure précise des défauts

Permet une évaluation précise des fissures, des joints et d'autres anomalies pour une meilleure prise de décision-.

• Traitement des données en-temps réel

Permet une capture d'image instantanée et un assemblage panoramique fluide, améliorant ainsi l'efficacité sur-site.

• Logiciel convivial-

Fournit plusieurs modes de visualisation, notamment des vues dépliées et des affichages 3D, simplifiant ainsi l'analyse et la création de rapports.

• Portable et facile à utiliser

La structure compacte avec un enrouleur de câble portable permet un déploiement rapide dans différentes conditions de terrain.

• Durable pour les environnements difficiles

La conception scellée avec une forte résistance à l'eau, à la poussière et à la pression garantit des performances stables.

• Longue durée de travail

Équipé d'une batterie haute-capacité pour prendre en charge les tâches d'inspection étendues.

• Options de configuration flexibles

Adaptable à différentes tailles de puits de forage et exigences du projet avec des composants personnalisables.
